СВЕРХЗВУКОВАЯ  СТРУЙНАЯ  МЕЛЬНИЦА  ДЛЯ  ПОЛУЧЕНИЯ

МИКРО  И НАНОЧАСТИЦ  СЫПУЧИХ МАТЕРИАЛОВ

Установка для размельчения сыпучих материалов при помощи энергии  сверхзвуковой  струи воздуха (М≈5). Позволяет измельчать частицы до размеров микро 10^-3 и нано 10^-6 м. Кроме того, характер измельчения позволяет получать частицы с гораздо большей площадью поверхности, по сравнению с традиционными методами.

Частицы вещества разгоняются потоком и ударяются о преграду в виде сверхзвукового скачка уплотнения. Вследствие чего, кинетическая энергия частиц преобразуется в энергию их разрушения. Далее поток попадает в сепаратор, в котором частицы сортируются по своим массо-размерам. Процесс зацикливается до получения необходимого приведенного диаметра размельчаемого материала, который подается в бункер хранения или может быть сразу использован в производственном цикле.

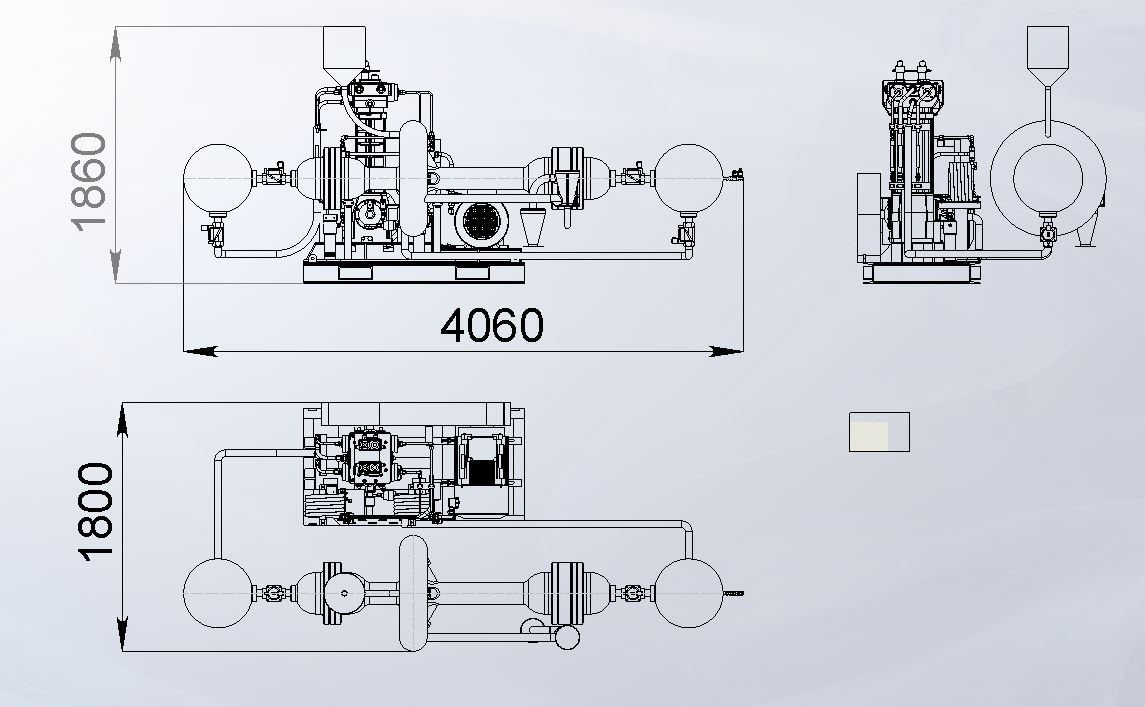

Устройство сверхзвуковой струйной мельницы

1. Бункер сырья 1
2. Сверхзвуковое сопло
3. Клапан напорный
4. Приемник 500 атм.
5. Бункер сырья 2
6. Рабочий канал
7. Стопор
8. Вакуумная камера
9. Отходы
10. Сепаратор
11. Насос
12. Форкамера
13. Система управления

1. Бункер сырья 1
2. Сверхзвуковое сопло
3. Клапан напорный
4. Рессивер 500 атм.
5. Бункер сырья 2
6. Рабочий канал
7. Стопор
8. Вакуумная камера
9. Отходы
10. Сепаратор
11. Насос
12. Форкамера
13. Система управления
14. Хонейкомб

Установка разработана на основе результатов научно исследовательской и опытно конструкторской работы, проведенной на кафедре СМ-3 «Аэродинамика, динамика полета и управление летательными аппаратами» МГТУ им.Н.Э.Баумана в 80-90- х годах. Созданная в университете лабораторная установка успешно прошла полный цикл испытаний и показала свою работоспособность и эффективность. Получен большой экспериментальный  материал и составлены методики проведения измельчения различных сыпучих материалов. Разработаны рекомендации по созданию стационарных и мобильных сверхзкуковых аэродинамических установок для измельчения.

Измельчению при помощи сверхзвуковой струйной мельницы могут подвергаться любые невязние и нековкие материалы. Например, песок, порошки любых пород, графит, мел, цемент и т.п. Пищевые продукты, такие как зерно, пищевые концентраты, комбикорма и т.п. Составляющие медицинских препаратов и пищевых добавок.
Подобные установки могут использоваться в медицинской формацевтической, пищевой, лако-красочной промышленности. При изготовлении машинных масел, цемента, новых покрытий и  материалов.
Конструкции установок могут быть выполнены различных размеров и производительности, в стационарном и мобильном вариантах. В каждом случае, проектирование конкретных мельниц должно вестись под необходимый производственный процес. Также, могут быть спроектировани лабораторные и учебные установки с прозрачным выполнением рабочего канала.
